Indispensable au fonctionnement visuel d'un ordinateur, la définition d'une carte graphique désigne le composant matériel chargé de convertir des données numériques brutes en images affichables sur un écran. Longtemps cantonnée au simple affichage bureautique et à la géométrie 3D, sa mission s'est profondément élargie.
Face à la montée en charge des calculs matriciels et de l'intelligence artificielle locale, ce processeur spécialisé traite aujourd'hui des flux massifs en parallèle. Ce guide détaille son fonctionnement interne, les différences d'architectures matérielles, ainsi que les critères techniques pour évaluer ses capacités réelles.
En bref : les points essentiels à retenir
Voici les repères matériels et fonctionnels clés pour comprendre le rôle du processeur graphique.
- Le composant exécute un calcul massivement parallèle pour délester le processeur central, gérant la rastérisation 3D et le flux vidéo vers le moniteur.
- La puce intégrée (iGPU) partage la mémoire vive du système, tandis que la carte dédiée (dGPU) mobilise son propre circuit matériel pour les traitements graphiques exigeants.
- La mémoire vidéo ultra-rapide et les cœurs matriciels prennent aujourd'hui en charge le rendu neuronal par IA et la reconstruction d'images en temps réel.

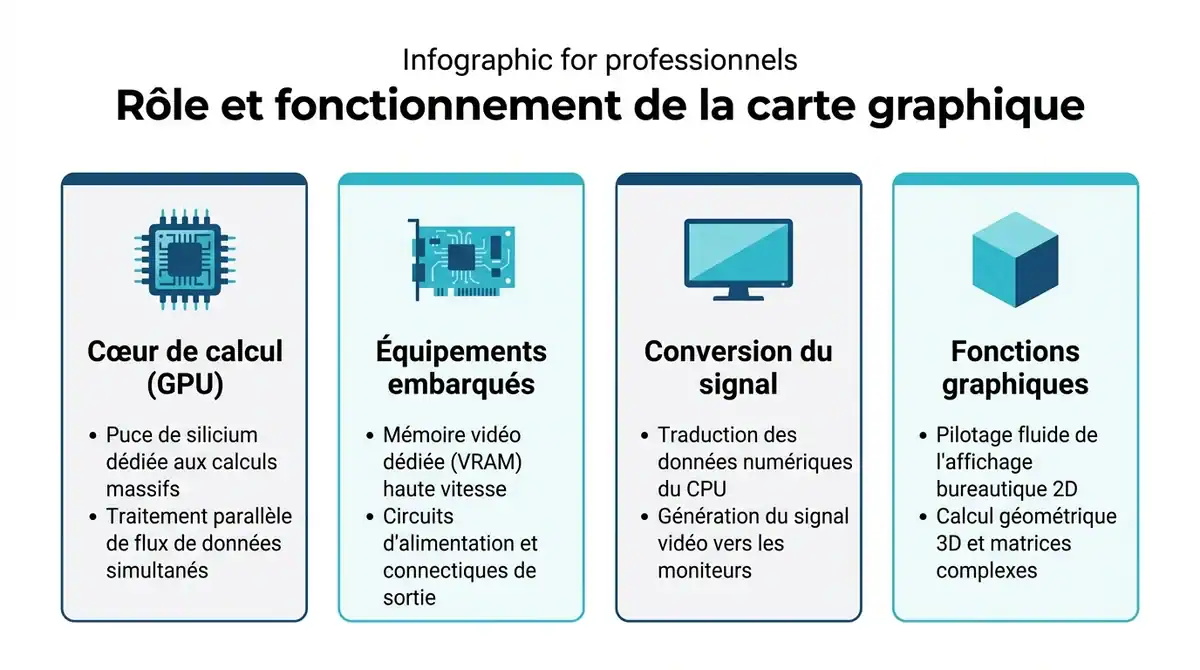

La définition d'une carte graphique et ses missions principales
Au sein d'un système informatique, ce composant matériel prend la forme d'une carte d'extension connectée à la carte mère. Sa mission primaire consiste à convertir les instructions numériques issues du processeur central en un signal vidéo directement compréhensible par un écran.
Il convient de distinguer la puce de silicium, appelée processeur graphique ou GPU, de l'ensemble de la carte elle-même. La carte graphique d'un ordinateur rassemble en effet cette unité de calcul, ses propres circuits d'alimentation, une mémoire dédiée et une connectique de sortie.
Sur le plan fonctionnel, l'équipement pilote conjointement l'affichage 2D des interfaces bureautiques, la géométrie vectorielle des scènes 3D et les calculs matriciels complexes. Cette architecture massivement parallèle permet de traiter des milliers de données simultanées sans ralentir le système d'exploitation.
Anatomie matérielle : les composants clés d'une carte graphique
Pour dépasser la simple définition d'une carte graphique, il est indispensable d'observer son agencement physique. Loin de se limiter à une unique puce, ce périphérique réunit un ensemble de sous-systèmes interdépendants assemblés sur un même circuit imprimé.
De la gestion de l'énergie jusqu'au maintien des températures de fonctionnement, chaque module conditionne l'efficacité globale du traitement visuel. Leur coordination garantit le transit fluide et sécurisé des flux de données.
Le processeur de calcul et les modules d'alimentation
Au cœur du circuit imprimé se trouve le processeur graphique proprement dit, une puce de silicium composée d'une matrice de micro-cœurs hautement parallélisés. Contrairement aux quelques cœurs polyvalents d'un processeur central, cette structure regroupe des milliers de petites unités dédiées au traitement simultané des vecteurs, des textures et des opérations matricielles de plus en plus sollicitées par l'intelligence artificielle.
Pour faire fonctionner une telle densité de calcul sans instabilité, l'étage de puissance joue un rôle déterminant. Les modules de régulation de tension (VRM) se composent de phases associant MOSFETs, bobines d'inductance et condensateurs. Ces circuits abaissent la tension délivrée par l'alimentation du PC pour fournir un courant d'une stabilité absolue au processeur graphique et à ses circuits annexes.
Dans un exemple de carte graphique moderne soumise à des calculs intensifs, ces régulateurs amortissent les micro-variations de charge en une fraction de seconde, évitant ainsi les plantages matériels ou la dégradation prématurée des composants électroniques sous forte contrainte thermique.
La mémoire vidéo, l'interface PCIe et le refroidissement
Placée autour de la puce principale, la mémoire vidéo dédiée (VRAM) stocke en continu les textures en haute résolution, les modèles géométriques et les tampons de rendu. D'après l'organisme de normalisation JEDEC, la norme GDDR7 exploite une modulation de signal PAM3 pour atteindre des débits de 32 Gbps par broche afin de fluidifier les échanges de données volumineuses.
La liaison avec le reste de l'ordinateur repose sur le port d'extension hôte. Selon les spécifications du consortium PCI-SIG, l'interface PCIe 5.0 en configuration x16 offre une bande passante bidirectionnelle d'environ 64 Go/s pour alimenter la puce sans goulot d'étranglement. Les connecteurs externes DisplayPort et HDMI prennent ensuite le relais pour transmettre le signal d'affichage final vers les écrans, un point technique déterminant parmi les caractéristiques d'une carte graphique équilibrée.
Pour évacuer l'énergie calorifique accumulée lors des calculs intensifs, le sous-système de refroidissement associe une chambre à vapeur ou une semelle en cuivre à un réseau de caloducs. Ce dispositif transfère les calories vers un radiateur à ailettes ventilé, tandis qu'une plaque métallique arrière consolide la structure et participe à la dissipation thermique passive.
Du signal numérique au pixel : les étapes du traitement d'une image
Pour comprendre comment fonctionne une carte graphique lors de la génération d'un affichage, il convient de décomposer son pipeline de rendu en plusieurs phases séquentielles :
- Réception des instructions CPU et maillage géométrique : Le processeur central transmet les commandes de dessin qui définissent les coordonnées spatiales des objets. Selon les spécifications du Khronos Group pour l'API Vulkan 1.4, les cœurs de calcul du GPU traitent ces données vectorielles brutes afin d'assembler le maillage polygonal sous forme de triangles 3D.
- Rastérisation : L'étage matériel dédié convertit ces primitives géométriques en fragments bidimensionnels correspondant à la grille matricielle du moniteur, projetant ainsi les volumes de l'espace virtuel sur un plan en deux dimensions.
- Calcul des shaders et éclairage : Les unités de calcul appliquent les textures, déterminent les ombrages et résolvent les équations optiques sur chaque fragment visible pour lui assigner sa teinte exacte.
- Post-traitement et acheminement vidéo : Après vérification de la profondeur via le Z-buffer, l'image finalisée rejoint le tampon d'image dans la VRAM, avant d'être expédiée vers les sorties d'affichage selon les normes de synchronisation de l'écran.
Carte dédiée, processeur graphique intégré ou NPU : quelle architecture choisir ?
Le traitement des flux visuels et des calculs matriciels s'articule aujourd'hui autour de trois architectures distinctes au sein des ordinateurs modernes :
| Architecture | Emplacement physique | Mémoire exploitée | Consommation type | Usages cibles |
|---|---|---|---|---|
| Carte dédiée (dGPU) | Circuit imprimé indépendant sur slot PCIe | VRAM dédiée (GDDR7) | Élevée (alimentation dédiée requise) | Rendu 3D lourd, jeu vidéo haute fidélité, calcul intensif |
| Puce intégrée (iGPU) | Gravée sur la même puce que le CPU | Mémoire vive système partagée (RAM) | Modérée (englobée avec le CPU) | Affichage courant, bureautique, multimédia, jeu léger |
| Puce neuronale (NPU) | Bloc de calcul matriciel intégré au SoC | Mémoire vive système partagée (RAM) | Minime (quelques watts) | Inférence IA continue, effets de visioconférence, synthèse vocale |
Le choix dépend de la charge requise. Le rôle de la carte graphique dédiée demeure indispensable dès que l'exécution réclame une colossale puissance brute et une bande passante mémoire massive pour traiter des textures complexes ou des modèles volumineux.
À l'inverse, le processeur graphique intégré privilégie l'autonomie et la compacité des ultraportables en mutualisant les ressources du système. En complément, l'unité de traitement neuronal décharge la machine des inférences légères d'arrière-plan, assurant ainsi une répartition énergétique équilibrée selon les instructions du système d'exploitation.
Rendu neuronal et mémoire vidéo : les nouveaux standards matériels
Le traitement graphique contemporain dépasse désormais la simple géométrie polygonale pour s'appuyer sur des architectures hybrides. L'intégration de circuits dédiés aux réseaux de neurones transforme en profondeur les flux de calcul visuels traditionnels.
Cette transition technologique redéfinit conjointement les besoins en mémoire vive dédiée. L'interaction entre l'accélération algorithmique et le dimensionnement de la mémoire vidéo conditionne aujourd'hui directement la fluidité comme la pérennité d'une configuration matérielle.
L'impact des algorithmes de reconstruction et de l'accélération par IA
Les unités spécialisées dans le calcul matriciel, telles que les cœurs Tensor ou les accélérateurs d'IA, exécutent des opérations d'inférence en temps réel. Elles filtrent le bruit visuel issu du lancer de rayons et reconstruisent des détails fins à partir de scènes calculées dans une définition native inférieure.
Cette approche logicielle et matérielle alimente les technologies d'upscaling intelligent comme le DLSS, le FSR ou le XeSS. En prédisant les vecteurs de mouvement et en interpolant des images intermédiaires, ces algorithmes allègent la charge géométrique brute afin de stabiliser un débit d'affichage élevé sans dégrader la netteté perçue.
Au-delà du rendu vidéoludique, cette puissance d'accélération vectorielle autorise l'exécution locale de modèles génératifs et d'assistants numériques. Le processeur graphique traite ainsi directement les poids des réseaux neuronaux pour générer des médias ou analyser des flux sémantiques, sans dépendre de serveurs distants.
Le dimensionnement de la VRAM face aux logiciels exigeants
Une capacité de mémoire vidéo trop restreinte montre rapidement ses limites sur les logiciels de création récents et les scènes graphiques complexes. Dès que la capacité sature, le système déverse les données excédentaires dans la mémoire vive centrale, provoquant des chutes brutales de fluidité et des retards d'affichage des textures.
Pour prévenir ces blocages, une dotation de 12 Go à 16 Go de VRAM constitue aujourd'hui la norme d'équilibre matériel. Ce volume assure le chargement complet des maillages géométriques détaillés, des structures d'accélération optique et des tampons d'affichage requis pour travailler ou jouer confortablement en haute définition.
La capacité brute ne suffit pas sans un débit d'échange adapté. La largeur du bus mémoire, combinée à la fréquence des puces, détermine la quantité d'informations transférée chaque seconde vers les unités de calcul. Un bus trop étroit bride le traitement des textures volumineuses et crée un goulot d'étranglement lors des montées en résolution.
Foire aux questions sur la carte graphique
Est-ce nécessaire d'avoir une carte graphique ?
L'affichage d'un écran requiert impérativement une solution vidéo opérationnelle pour convertir les données du système en signal visuel. En l'absence d'une carte d'extension dédiée, l'ordinateur s'appuie obligatoirement sur un processeur graphique intégré au processeur central pour prendre en charge les usages du quotidien.
Où se trouve la carte graphique dans un PC ?
Dans une tour de bureau, le composant s'enfiche à l'horizontale directement sur le connecteur PCIe situé dans la moitié inférieure du boîtier. Ses sorties vidéo restent accessibles à l'arrière du châssis pour brancher les câbles reliés directement aux moniteurs externes.
Quelle est la différence entre une carte graphique et une carte mère ?
La carte mère agit comme la plateforme de communication centrale qui interconnecte et alimente tous les organes de la machine. La carte graphique se présente quant à elle comme un circuit spécialisé indépendant dont l'unique mission reste le calcul mathématique parallèle et l'affichage vidéo.
À quoi ressemble une carte graphique ?
Il s'agit d'une carte électronique rigide et volumineuse, protégée par une plaque métallique à l'arrière et surplombée d'un épais radiateur à ailettes. La face visible intègre généralement des ventilateurs chargés d'évacuer la chaleur produite en fonctionnement.
Choisir la solution graphique adaptée à ses usages
Le choix d'un équipement visuel repose sur un équilibre technique strict entre la puissance de traitement parallèle, le gabarit physique disponible dans le châssis et l'espace mémoire nécessaire pour éviter la saturation du système. La capacité de l'alimentation électrique et les dimensions internes du boîtier constituent des vérifications matérielles indispensables avant toute acquisition.
Pour un usage centré sur la bureautique courante, la navigation web ou la lecture vidéo, un circuit intégré au processeur offre une sobriété énergétique optimale sans occuper d'espace mécanique. En revanche, la création numérique, le montage haute définition et le rendu 3D intensif exigent impérativement une carte graphique dédiée équipée d'une mémoire autonome pour soutenir les charges matricielles lourdes sans ralentissement.
